Обрезать

Убрать лишний хвост линии там, где один контур пересёкся с другим — без ручного вычисления точки пересечения. Щёлкнули по ненужному участку — он исчез ровно до ближайших пересечений, остальная линия не тронута.

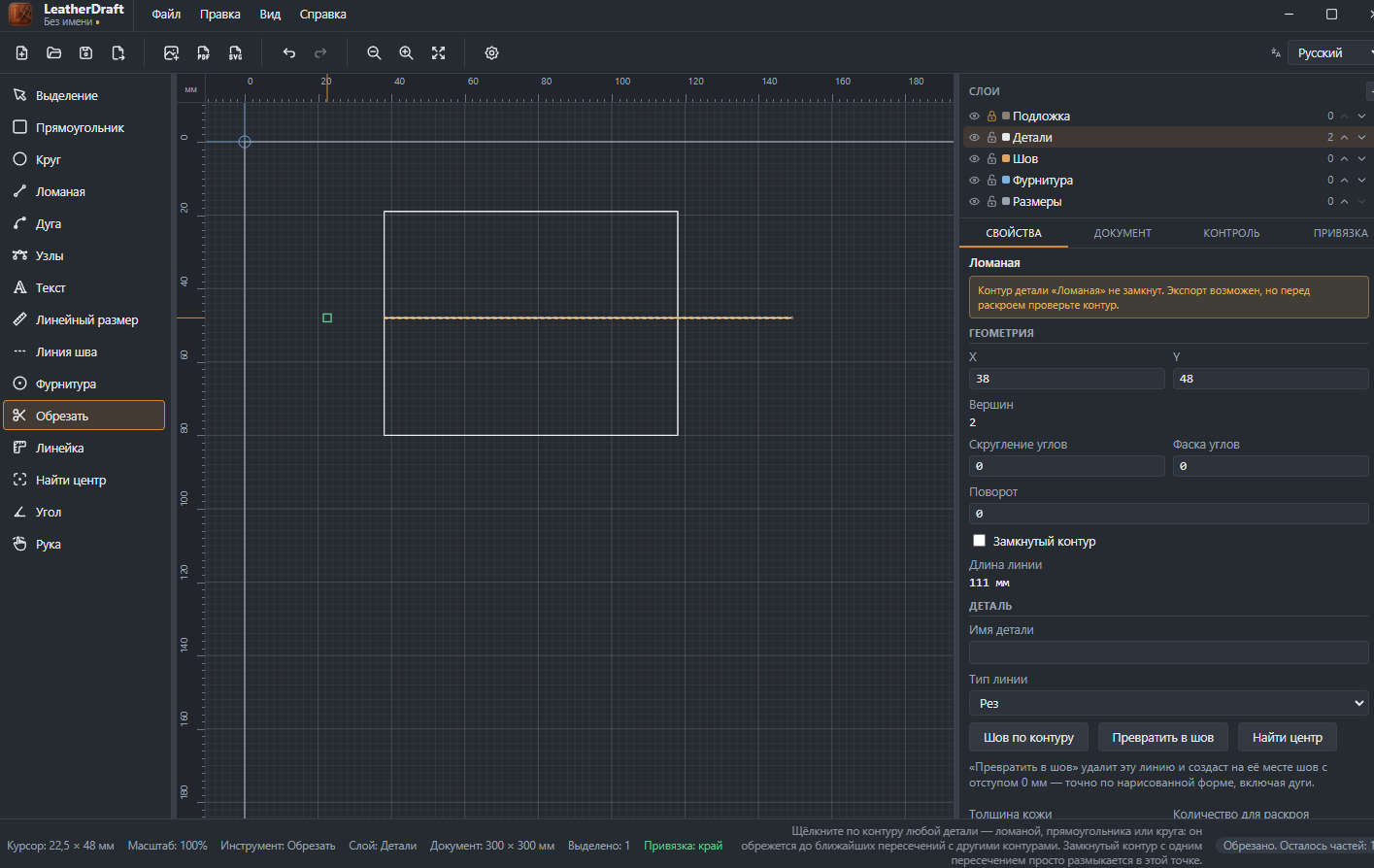

LeatherDraft — инструмент «Обрезать»

Как обрезать

1. Нажмите на кнопку «Обрезать» на панели слева или клавишу X.
2. Щёлкните по тому участку линии, который нужно убрать. На скриншоте выше через прямоугольник проходила линия, торчащая с обоих концов — клик по левому «хвосту» убрал именно его, оставив участок внутри и справа от прямоугольника нетронутым.

Обрезать можно только контур детали — ломаную, прямоугольник или круг. Если у линии нет пересечений с другими контурами, обрезать нечего — программа так и сообщит. У замкнутого контура с ровно одним пересечением обрезка просто размыкает его в этой точке, а не убирает целый кусок.

Что остаётся после обрезки

Обрезанный участок — обычная ломаная, со своими геометрией и свойствами детали, как после инструмента «Ломаная». Ничего специфичного «Обрезать» в панели свойств не добавляет — сам инструмент только меняет форму контура.
