Найти центр

Точная середина отрезка — с учётом его угла наклона, не только для строго горизонтальных и вертикальных линий. В отличие от «Линейки», оставляет на чертеже постоянную отметку, а не просто показывает число.

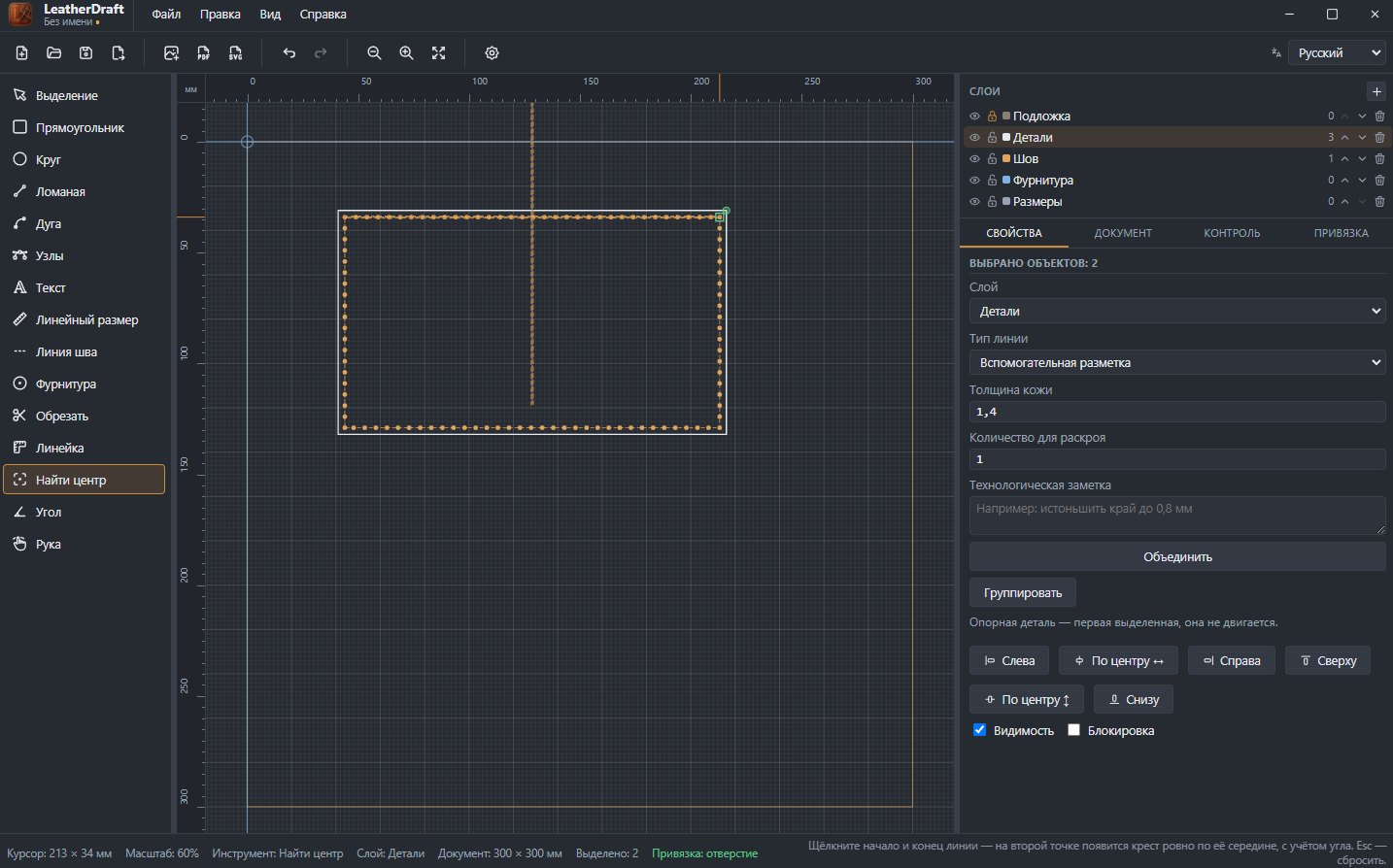

LeatherDraft — инструмент «Найти центр»

Как найти середину

1. Нажмите на кнопку «Найти центр» на панели слева или клавишу F.
2. Щёлкните начало отрезка, затем его конец — не обязательно узлы одной детали, две любые точки на чертеже.
3. На второй точке появится крест ровно по середине между ними, с учётом угла наклона отрезка — не просто среднее по X и Y, а точка на самой линии.
4. Esc отменяет незавершённый замер.

Что остаётся на чертеже

Крест — это не значок, а две настоящие пересекающиеся линии типа «Вспомогательная разметка» (тот же тип, что у линии из инструмента «Угол»), ровно через найденную точку под углом исходного отрезка. Обе линии выделяются и удаляются как обычные объекты — как только середина найдена и отмечена, инструмент можно убрать, крест никуда не денется.

Пригодится, чтобы точно поставить фурнитуру по центру детали: сначала найти центр по двум противоположным точкам контура, затем инструментом «Фурнитура» щёлкнуть в место пересечения — курсор притянется к нему сам.
