Справка · Выделение V

Выделение

Инструмент по умолчанию и самый используемый — им деталь выбирают, чтобы посмотреть или поправить её свойства, перемещают по холсту и собирают в группу, чтобы разом выровнять, объединить или отразить несколько объектов.

Как выделять

Нажмите на кнопку «Выделение» на панели слева или клавишу V — это же исходный инструмент при открытии программы.
Клик по объекту — выделяет его одного, старое выделение снимается.

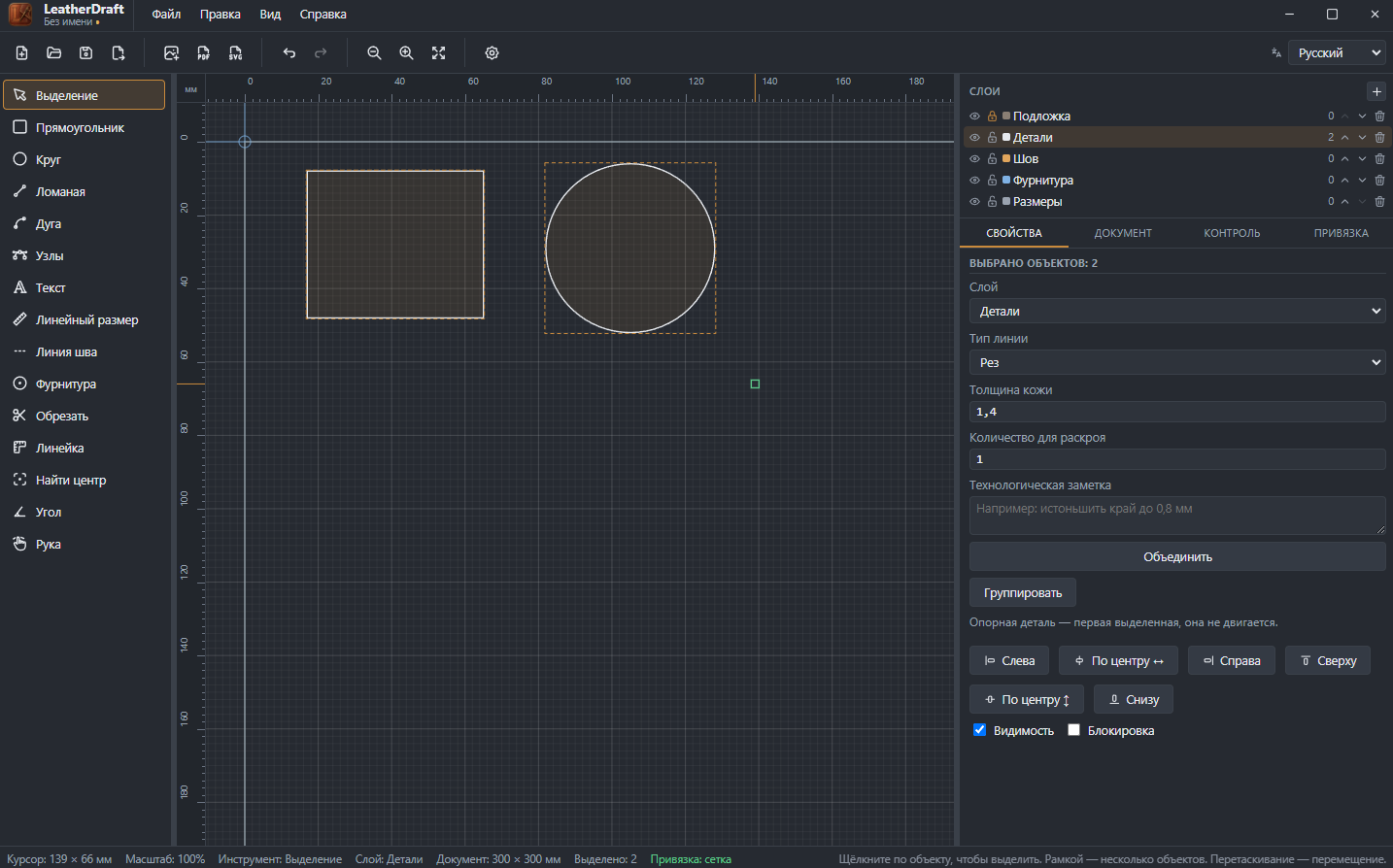

Клик по пустому месту и протяжка — рамка захватывает всё, что внутри неё целиком: на скриншоте выше рамкой сразу выбраны прямоугольник и круг.
Перетаскивание уже выделенного объекта — перемещает его по холсту, с прилипанием к сетке и характерным точкам соседних деталей.
Delete или Backspace удаляет выделенное — вторая клавиша нужна на Mac, где нет отдельной клавиши прямого удаления.

Когда выделено несколько объектов

На скриншоте выше выбраны сразу два объекта — заголовок «Выбрано объектов: 2» открывает набор операций, которых нет при выделении одного объекта:

«Объединить»: Строит один контур по площади пересечения нескольких деталей — годится, если минимум две выбранные фигуры (круг, прямоугольник или ломаная) реально перекрываются, не просто соприкасаются краем.
«Группировать»: Связывает объекты в группу — дальше она выделяется и двигается как единое целое, пока её не разгруппировать. Подробно — в статье про «Группировку».
Выравнивание — слева / по центру ↔ / справа / сверху / по центру ↕ / снизу: Опорная деталь — та, что была выделена первой, она не двигается; остальные подравниваются к ней по выбранной стороне или оси.
Видимость, Блокировка: Быстрые флажки сразу для всех выбранных объектов — скрыть с холста или защитить от случайного перемещения.

Полезные сочетания клавиш

Часть команд для выделенных объектов быстрее вызвать с клавиатуры, чем искать в интерфейсе:

Ctrl+C / Ctrl+V / Ctrl+D: Копировать, вставить, продублировать выделенное на месте.
Ctrl+A: Выделить все объекты на холсте.
Ctrl+M / Ctrl+Shift+M: Зеркально отразить выделение по горизонтали / по вертикали — подробно в статье про «Зеркало».
Ctrl+] / Ctrl+[: Переместить объект на слой выше / ниже по порядку отрисовки. С Shift — сразу на самый верх или в самый низ.
Ctrl+Shift+T / R / K: Диалоги точного перемещения, поворота и масштабирования выделения по числу, а не на глаз мышью.
Ctrl+Shift+D: Массив копий — размножить выделение в ряд с заданным шагом по X и Y.
Ctrl+Shift+U: То же, что кнопка «Объединить» в свойствах.

Курсор во время перетаскивания прилипает не только к сетке, но и к узлам и краям других деталей — этим удобно пользоваться при сборке многодетального изделия, когда части должны сойтись без зазора.
